薄窄缝电离室产品说明书

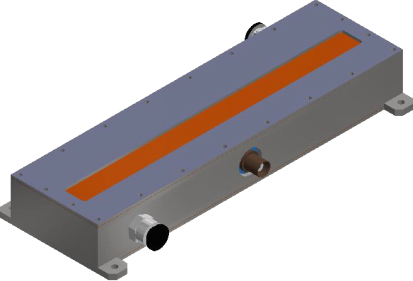

本薄窄缝电离室产品型号为ISIC-bzf,其特点如下：1） 薄，沿光轴的有效长度为20 mm；2） 窗口狭长，长度为200 mm。适用于一维发散X光束的强度测量。

薄窄缝电离室参数

窗口尺寸：    10×200 mm

窗口材料：    70 µm  Kapton 膜

壳体材料：    铝

面板：   不锈钢

电极：    铜

极板间距：   11  mm

电极有效长度：    20  mm

腔内承压范围：   +/- 50 kPa

高压上限：       3 kV（氮气）

外形尺寸：  96（W）×32（H）×227（L）mm

信号引出插座：  BNC座

高压馈入插座：   3000V BNC高压座

使用说明

本电离室顶面信号引出插座为BNC座；底面插座为3000V 高压座；两侧为工作气体快接插嘴，不分进出；

本电离室设计为流气方式，工作气体压力可在腔内承压范围内设定。由于腔体非高真空设计，如工作于充气方式，长期使用不利于精确测量。

当用氩气为工作气体，为提高输出信号的稳定性，建议使用混合少量淬灭气体（例如3%的异丁烷）的氩气。

电离室不宜长期使用空气做为工作气体，空气中的湿气可能导致极板腐蚀。

电离室应工作于坪区，以获得对X光束线强度的最佳线性响应。

空气湿度对电离室的参数有影响，空气湿度在60% 以上电离室性能明显变差。建议使用前要经过真空干燥室处理，使用时工作气体要经干燥器处理后流气进入腔体。

服务：保修一年，终身维修。
